RIGID HLK, GmbH
Direktes Expansionssystem, DV1910
Kapazität: 450 W (1.535 Btu)
12V Gleichstrom
3,5 kg/7,7 lbs
Kältemittel: R134A
Arbeitsstrom: 1–8 A (maximal 10 A )
Größe: 190 x 160 x 138 mm (7,48 x 6,3 x 5,43 Zoll)
Mini-DC-Kompressor-Kühlmodul
12-V-Minikompressor für Spitzenleistung
Laufwerksplatine ist im Lieferumfang enthalten
Vorteile: Kompakt, leicht, wettbewerbsfähiger Preis, hohe Wärmeübertragungsrate, anpassbare/konfigurierbare höchste Wärmeübertragungsrate, niedrige Installationskosten.
Direktes Expansionssystem, DV1920
Kapazität: 450 W (1.535 Btu)
24V DC
3,5 kg/7,7 lbs
Kältemittel: R134A
Arbeitsstrom: 1–7 A (maximal 8,5 A )
Größe: 190 x 160 x 138 mm (7,48 x 6,3 x 5,43 Zoll)
Mini-DC-Kompressor-Kühlmodul
24-V-Minikompressor für Spitzenleistung
Laufwerksplatine ist im Lieferumfang enthalten
Vorteile: Kompakt, leicht, wettbewerbsfähiger Preis, hohe Wärmeübertragungsrate, anpassbare/konfigurierbare höchste Wärmeübertragungsrate, niedrige Installationskosten.
Direktes Expansionssystem , DV1930
Kapazität: 450 W (1.535 Btu)
48V DC
3,5 kg/7,7 lbs
Kältemittel: R134A
Arbeitsstrom: 1–4 A (maximal 7,5 A )
Größe: 190 x 160 x 138 mm (7,48 x 6,3 x 5,43 Zoll)
Mini-DC-Kompressor-Kühlmodul
48-V-Minikompressor für Spitzenleistung
Laufwerksplatine ist im Lieferumfang enthalten
Vorteile: Kompakt, leicht, wettbewerbsfähiger Preis, hohe Wärmeübertragungsrate, anpassbare/konfigurierbare höchste Wärmeübertragungsrate, niedrige Installationskosten.
Direktes Erweiterungssystem , DV3220
Kapazität: 550 W (1.876 Btu)
24V DC
4,0 kg/8,8 lbs
Kältemittel: R134A
Arbeitsstrom: 1 ~ 10,3 A (maximal 12,5 A )
Größe: 190 x 190 x 182 mm (7,48 x 7,48 x 7,17 Zoll)
Mini-DC-Kompressor-Kühlmodul
24-V-Minikompressor für Spitzenleistung
Laufwerksplatine ist im Lieferumfang enthalten
Vorteile: Kompakt, leicht, wettbewerbsfähiger Preis, hohe Wärmeübertragungsrate, anpassbare/konfigurierbare höchste Wärmeübertragungsrate, niedrige Installationskosten.
Direktes Erweiterungssystem , DV2820
Kapazität: ≥500 W bis 700 W (2.387 Btu)
24V DC
4,0 kg/8,8 lbs
Kältemittel: R134A, R290
- Kompressortyp: Zweizylinder-Miniaturkompressor
- Arbeitsstrom: 1–8,3 A (maximal 12 A)
Größe: 190 x 190 x 182 mm (7,4 x 6,2 x 5,9 Zoll)
24-V-Minikompressor für Spitzenleistung
Laufwerksplatine ist im Lieferumfang enthalten
LED-Anzeige (optional)
Vorteile: Kompakt, leicht, wettbewerbsfähiger Preis, hohe Wärmeübertragungsrate, anpassbare/konfigurierbare höchste Wärmeübertragungsrate, niedrige Installationskosten.
Zeichnung des Direktexpansionssystems
Merkmale des Direkterweiterungssystems
- 12V / 24V / 48V Gleichstrom
- Geringe Installationskosten.
- Leicht und klein.
- Niedriger Energieverbrauch.
- Geringere Wartungskosten.
- Geringes Betriebsgeräusch (45 dB).
- Kann batteriebetrieben oder mit Gleichstrom betrieben werden
- Einfaches Testen, Anpassen und Ausbalancieren des Endbenutzersystems.
- Einzelne Abschnitte können betrieben werden, ohne dass das gesamte System ausgeführt werden muss.
Das starre Direktexpansionsverdampfersystem besteht aus den vier Grundkomponenten eines Dampfkompressionskühlsystems: einem Kompressor, einem Kondensator, einem Expansionsteil und einem Verdampfer (optional).Vorteile des starren Verdampfersystems mit direkter Kältemittelkühlung gegenüber Flüssigkeitskühlern.Direktexpansion-Kältesystemzyklus
Bei der direkten Kältemittelkühlung strömt das Kältemittel direkt durch den Verdampfer oder die kundenseitige Kühlplatte. Im RIGID-Expansionsverdampfersystem wird die Zirkulation durch unseren patentierten Miniatur-Gleichstromkompressor angetrieben. Die Vorteile liegen auf der Hand. Diese Methode macht eine Flüssigkeitsumwälzpumpe, einen Wassertank sowie zugehörige Rohrleitungen und Anschlüsse überflüssig – alles Ursachen für Fehler und Leckagen.
Im Vergleich zu handelsüblichen Flüssigkeitskühlern ist das DX-Erweiterungskühlsystem von RIGID 20-mal kleiner und 20-mal leichter. Die Effizienz wird durch die Eliminierung der mit Kühlflüssigkeiten verbundenen Verluste und die Energieeinsparungen beim Antrieb der Pumpe verbessert. Die Kühlleistung des Direktkältemittels ist 45 % größer als die des Flüssigkeitskühlers.
Das System ist stark vereinfacht, um Flüssigkeitslecks zu vermeiden und die Zuverlässigkeit mit einer durchschnittlichen Lebensdauer von 90.000 Stunden zu verbessern. Das System ist werkseitig versiegelt und nahezu wartungsfrei. Die Direktverdampfungskühlung vereinfacht die Systemkonfiguration erheblich und sorgt für maximale Effizienz. Dies ist die ideale Konfiguration für viele Laser-, Halbleiter- und medizinische Geräteanwendungen.
Um mehr über diese Technologie zu erfahren und eine Vielzahl von Anwendungen zu sehen. Für eine kostenlose Bewertung Ihres Projekts kontaktieren Sie uns noch heute. Danke schön.
Kühlzyklus des DX-Systems
Die Funktionsweise von Direktexpansionssystemen besteht darin, dass das Direktexpansionssystem direkt an den Verdampfer des Kunden angeschlossen werden kann.
Der Verdampfer befindet sich im zu kühlenden Raum. Wenn sich das Kältemittel in der Verdampferschlange ausdehnt, kühlt es den Raum, indem es Wärme aus dem Raum aufnimmt.
Beispiele für solche Systeme sind Minikühlschränke, die Kühlung von Laborgeräten, die Kühlung von Präzisionsinstrumenten und Geräte, die direkte Kältemittelkühlpakete erfordern.
Das flüssige Kältemittel wird von einer Durchflussregelvorrichtung gehandhabt, bei der es sich um ein thermisches Expansionsventil oder ein Kapillarrohr handeln kann.
Der Empfänger des Direktexpansionssystems befindet sich hinter dem Kompressor, wo das flüssige Kältemittel mit hohem Druck und hoher Temperatur gespeichert wird. Diese Flüssigkeit fließt vom Empfänger durch die Flüssigkeitsleitung zum Kältemittelfluss-Kontrollgerät.
Der Flüssigkeitshochdruck wird dann beim Durchströmen der Durchflussregelung auf den Verdampferdruck reduziert. Dadurch wird erreicht, dass die Sättigungstemperatur des in den Verdampfer eintretenden Kältemittels niedriger ist als die des Kühlraums.
Während die Flüssigkeit durch die Durchflusskontrollvorrichtung strömt, verdampft ein Teil der Flüssigkeit, wodurch die Flüssigkeitstemperatur auf die Verdampfungstemperatur gesenkt wird.
Das RIGID-Direktexpansionssystem kann mit einer Kühlplatte verbunden werden, die als Verdampfer fungiert. Wenn die Kühlplatte auf dem zu kühlenden Teil platziert wird, absorbiert die Kühlplatte die Wärme des Teils und gibt sie an die Wärmeübertragungsflüssigkeit ab. Kühlplatten werden in einer Vielzahl elektronischer Kühlanwendungen in vielen Prozessindustrien eingesetzt.
Anwendungen von Direktexpansionsverdampfersystemen
Das Direktexpansionsverdampfersystem von RIGID besteht aus einer Reihe von Miniaturkühlmodulen, die direkt durch Kältemittel gekühlt werden und die Miniaturkompressortechnologie von RIGID nutzen, um dem Benutzer die kompakteste Kühllösung zu bieten.
Die Miniatur-Direktexpansionssysteme lassen sich problemlos in eine Endlösung integrieren, die kompakt, leise, zuverlässig und wirtschaftlich ist. Anwender können expandierte Kühlplatten direkt in unsere Expansionssysteme integrieren, um eine raumspezifische Kühlung oder Temperaturregelung zu erreichen.
RIGID-Direktexpansionssysteme werden in einem breiten Anwendungsspektrum eingesetzt. Zum Beispiel Minikühlschränke, Industrie-, Medizin-, Wissenschafts-, Laser-, Instrumenten- und andere aktive Wärmemanagementsysteme, bei denen die Kühlplatte direkt darauf montiert ist. Die Temperatur kann mit hoher Präzision geregelt werden, +/-0,5°C. Mit dem RIGID-Minikompressor können äußerst kompakte Systeme für Anwendungen mit hohem Wärmefluss in der Elektronikkühlung, bei Batterien, Laborkühlplatten usw. konzipiert werden.

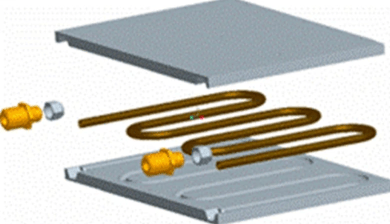

Kaltplattenkühlung
Getränkekühler
Gefrierschrank im Freien

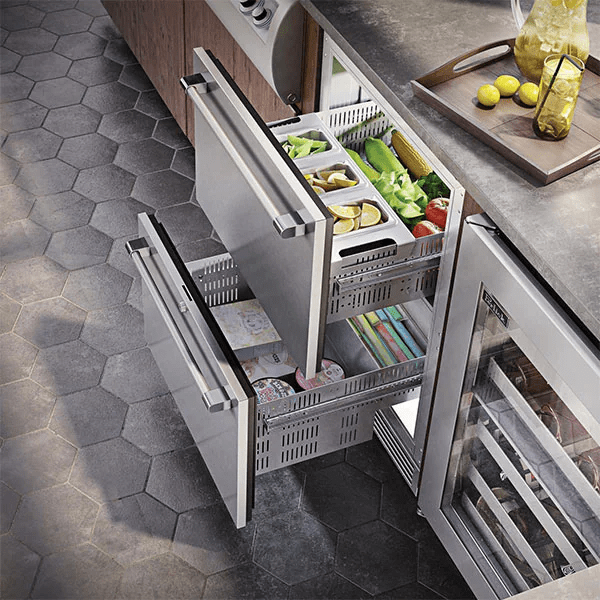

Kühlschrank im Freien
Elektronikbatterie
Kaltplattenkühlung
Präzises Instrument
Laborausrüstung
Standardprodukte und maßgeschneiderte Lösungen
RIGID wurde 2010 gegründet und ist der Hersteller, der hinter vielen beliebten Marken in den USA steht. Die Vision von RIGID ist es, den Maßstab für die Mikrokühlungsbranche zu setzen. Wir sind ein chinesischer Hersteller und Lieferant von kompakten Kühlsystemen und arbeiten eng mit den führenden US-amerikanischen und europäischen Herstellern von Klimaanlagen und Kühlgeräten zusammen.Zusätzlich zum Angebot an Standardprodukten wie Micro DC Aircon (robuste Klimagerätemodule für die Kühlung kompakter und beengter Räume), Liquid Chiller Modules (batteriebetriebene kompakte Kühlsysteme, die unsere Kunden in ihre Anwendungen integrieren) und DC Condensing Units (weltweit kleinste Direktkühlsysteme). Kühleinheiten, die von Kunden in den Bereichen Kühlung kleiner Gefrierschränke, Medizintechnik, Laser und Elektronik eingesetzt werden). RIGID entwirft oder modifiziert auch kundenspezifische Kühlsysteme für die spezifischen Anwendungen der meisten Kunden.Lassen Sie unser Engineering-Team die perfekte Kühllösung für Sie entwickeln!
