  • Freikolben-Stirling-Kryokühler



    FPSC (Free Piston Stirling Cryocooler) ist ein neuartiger, vollständig FCKW-freier, hocheffizienter, energiesparender und umweltfreundlicher Kühler, der eine kleine Menge Helium als Kühlmittel verwendet.



    FPSC ist auch eine Art Magnetschwebekompressor (MagLev-Lösung). Es handelt sich jedoch um einen noch effizienteren Kühlkompressor mit niedrigen Energiekosten und -verbrauch. Es ist klein und tragbar und wird häufig für die präzise Temperaturregelung bei maximal -170 °C verwendet.



    RIGID, eines der führenden chinesischen Unternehmen in Sachen Innovation, hat einen Freikolben-Stirling-Kühler – FPSC – entwickelt. Das Gerät hebt das gesamte Produkt auf ein völlig neues Niveau, wo es viel Energie einsparen und die Effizienz deutlich verbessern kann. Die Standardversion von Stirling-Kühlern umfasst Kolben, Wärmetauscher und Kompressionsräume. Aber wir sehen technologische Fortschritte in allen Branchen, etwa in der Biotechnologie, Pharmazie, Lebensmittel, Energie, Chemie, Medizin, Biowissenschaften, Logistik und Messtechnik.



     Der RIGID Freikolben-Stirling-Kryokühler ist ein Wendepunkt für die nächste Generation des Ultra-Tiefkühlens! Weiterlesen...

  • Anwendungsgrundsätze

    Zur Luftkühlung in einem kompakten und begrenzten Bereich!

    Section image

    1.

    Direkte Kühlung mit leitender Verbindung

    Section image

    2.

    Indirekte Kühlung mit Wärmetauscher+Lüfter

    Section image

    3.

    Direktkühlung mit Thermosiphon

    Section image

    4.

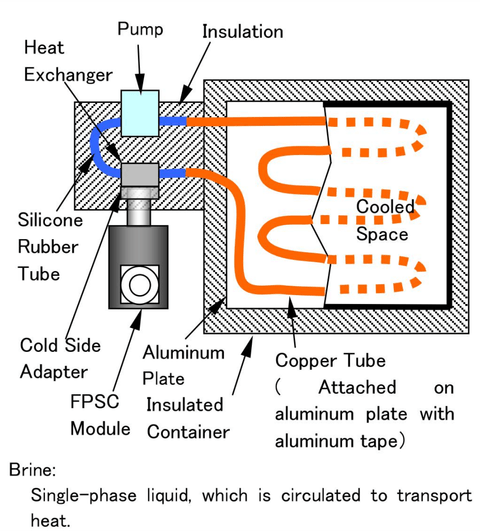

    Direktkühlung mit Sole/Glykol/Stickstoff

  •

    1
    Kühlleistung – am wenigsten:
    Die Aluminiumplatte ist nicht gleichmäßig und der Wärmewiderstand zwischen der Aluminiumplatte und der Innenluft ist relativ groß. Begrenztes effektives Volumen.
    Einfluss von Frost auf die Kühlung – wenig:
    Die der Innenluft ausgesetzte Oberfläche der Aluminiumplatte wird nicht kleiner, wenn die Oberfläche der Aluminiumplatte mit Reif bedeckt ist.
    Andere:
    Die Vibration des FPSC wird direkt auf den Isolierbehälter und die Aluminiumplatte übertragen und kann zu einer Geräuschquelle werden.
    2
    Kühlleistung – Beste:
    Der Wärmewiderstand zwischen der kalten Seite des FPSC und dem Wärmetauscher ist relativ gering. Auch der Wärmewiderstand der Luft ist relativ gering.
    Einfluss von Frost auf die Kühlung – Groß:
    Wenn der Raum mit Frost gefüllt ist, kann dort keine Luft strömen. Die der Innenluft ausgesetzte Oberfläche der Lamellenplatte wird kleiner und die Kühlleistung verringert.
    Andere:
    1. Es ist notwendig, einen Lüftermotor zu spezifizieren, der für den Betrieb bei der gewünschten Betriebstemperatur geeignet ist.
    2. Die Wärme des Lüftermotors erhöht die Wärmebelastung und verringert die Gesamtkühlleistung.
    3
    Kühlleistung – besser:
    Aluminiumplatte wird gleichmäßiger gekühlt als „1“. Der zweiphasige Wärmetransport ermöglicht den niedrigsten Wärmewiderstand zwischen der Aluminiumplatte und dem FPSC.
    Einfluss von Frost auf die Kühlung – wenig:
    Die der Innenluft ausgesetzte Oberfläche der Aluminiumplatte wird nicht kleiner, wenn die Oberfläche der Aluminiumplatte mit Reif bedeckt ist.
    Andere:
    1. Es ist notwendig, ein geeignetes Arbeitsmedium für die gewünschte Betriebstemperatur zu definieren und vorzubereiten.
    2. Es ist notwendig, die Ladeausrüstung für die Arbeitsflüssigkeit vorzubereiten.
    4
    Kühlleistung – besser:
    Das Kupferrohr ist mit mehr Freiheit als „3“ auf der Aluminiumplatte befestigt. Die Platte wird gleichmäßiger gekühlt als „3“, führt aber zu einem höheren Wärmewiderstand.
    Einfluss von Frost auf die Kühlung – wenig:
    Die der Innenluft ausgesetzte Oberfläche der Aluminiumplatte wird nicht kleiner, wenn die Oberfläche der Aluminiumplatte mit Reif bedeckt ist.
    Andere:
    1. Es ist notwendig, eine geeignete Sole und Pumpe für die gewünschte Betriebs- oder Lagertemperatur vorzubereiten.
    2. Die Wärme des Pumpenmotors erhöht die Wärmebelastung und verringert die Gesamtkühlleistung.
    3. Es müssen Vorkehrungen gegen ein mögliches Austreten von Sole getroffen werden.

  • Produktmodelle

    Stirling-Kühler, den wir als FPSC (Free Piston Stirling Cooler) bezeichnen. RIGID hat eine Produktreihe von Stirling-Kühlern vorbereitet, die mit Heliumgas als Kältemittel Lufttemperaturen auf 30℃ bis -160℃ kühlen können. Der Stirling-Kühler, der sich von einem Kompressor unterscheidet, ist ein Kühlsystem, das die Gaskompression und adiabatische Expansion kontinuierlich wiederholt und natürlich vorkommendes Heliumgas als Kältemittel verwendet.

    Helium ist ein sehr sicheres Gas, das für unsere globale Umwelt völlig ungefährlich ist. Der typische Einsatzbereich unseres Stirling-Kühlers liegt in tragbaren Gefrierschränken und Kühlschränken, wir entwickeln aber auch eine Produktreihe für den Einsatz in Laborgeräten und in medizinischen Geräten für die Warenverteilung bei niedrigen Temperaturen.

    FPSC-RS40

    Kapazität: 40W

    Eingangsleistung: 12 V
    NW: 2,2 kg (4,8 lbs)

    Kühlmittel: Helium=2,5g

    Größe: Außendurchmesser 86 mm x Länge 260 mm
    Lebensdauer: Dauerbetrieb ≥10.000 Stunden
    Betriebsbedingungen: 0℃~+60℃(32℉~140℉)
    Installation: Jede Richtung ist durchführbar

    Temperatursensor des Controllers: -1℃ bis -99℃

    Temperaturbereich in der Kaltflosse (kalter Teil): -100℃~ 0℃

    FPSC-RS80

    Kapazität: 80W

    Eingangsleistung: 24 V
    NW: 2,2 kg (4,8 lbs)

    Kühlmittel: Helium=3,0 g

    Größe: Außendurchmesser 86 mm x Länge 270 mm
    Lebensdauer: Dauerbetrieb ≥10.000 Stunden
    Arbeitsbedingungen: 0℃~+60℃ (32℉~140℉)

    Installation: Jede Richtung ist durchführbar

    Temperatursensor des Controllers: -1℃ bis -99℃
    Temperaturbereich in der Kaltflosse (kalter Teil): -140℃~ 0℃

    FPSC-RS150

    Kapazität: 100 W

    NW: 4,0 kg (8,8 lbs)

    Kühlmittel: Helium=3,0g

    12V~30V DC-Stromversorgung
    Außengröße: 132 mm × 132 mm x 336 mm (L x B x H)
    Lebensdauer: Dauerbetrieb ≥10.000 Stunden
    Arbeitsbedingungen: 0℃~+60℃ (32℉~140℉)
    Installation: Jede Richtung ist durchführbar

    Temperatursensor des Controllers: 0℃ bis -140℃
    Temperaturbereich in der Kaltflosse (kalter Teil): -160℃ ~ 0℃

  • Kühlleistung des Stirling-Kühlers

    * Daten vom Produkt Stirling – RS100

    FPSC-RS40

    * Der Stirling-Kreisprozess ist ein thermodynamischer geschlossener Kreisprozess, der 1816 (!) von einem schottischen Minister, Robert Stirling, erfunden wurde.

    Vorteile des Freikolben-Stirlingkühlers – FPSC RIGID

  • Kühlleistungskurve

    Verwendung von sicherem und umweltfreundlichem Heliumgas als Kältemittel. Mit der international fortschrittlichen Freikolben-Stirling-Technologie verfügen RIGID-Stirling-Kühler über eine Mindesttemperatur, die auf -160℃, ±0,1℃ geregelt werden kann. Darüber hinaus verfügt der Kryokühler über die kleinste Stellfläche, was sich sehr gut für tiefe und schnelle Tieftemperaturtransporte und Kühlkettenlogistik eignet.

    FPSC-RS100

  • Hauptmerkmale

    Ein Wendepunkt für die nächste Generation des Tiefgefrierens - der neueste Stand der Technik!

    Verdampfungstemperatur unter -99 ℃

    Temperatur bis -99℃ in wenigen Minuten. Es ist für eine strenge Temperaturkontrolle geeignet. Abhängig von der Wärmemasse können Kühlleistung und Geschwindigkeit fein abgestimmt werden.

    Temperatur unter -160 ℃

    Kein ÖL, kein FCKW.

    Es verwendet Helium als Kühlmittel und MagLev-Technologie. Es kann eine maximale Ultratieftemperatur von -160 °C erreichen (nur RS100 ), mit 50 % Energieeinsparung.

    Am kompaktesten und leichtesten

    Der RIGID-Stirlingkühler kann aufgrund seiner Kompaktheit und seines geringen Gewichts in verschiedenen Anwendungen installiert werden, insbesondere für tragbare Geräte.

    Abgeschlossen und integriert

    RIGID Stirling-Kühler, Antriebsplatine, Temperaturregelung und Lüfter sind in einer Einheit integriert. Sie können es so wie es ist in Ihr System oder Ihre Ausrüstung installieren.

    Keine Wartung und weniger Technik

    Integrierte Konfiguration, keine Lötstellen, was die Zuverlässigkeit erheblich verbessert und gleichzeitig den Wartungsaufwand nach dem Verkauf reduziert.

    Langer Dauerbetrieb

    Stirling-Umrichtersätze erreichen einen Meilenstein von 14 Jahren Dauerbetrieb und einen rekordverdächtigen Leistungsumrichter.

    FCKW- und ölfreies Kältemittel

    Freon oder andere Ersatzstoffe wurden vollständig eliminiert. Kein Ölbetrieb erforderlich, kein Verschleiß, geringe Ausfallrate.

    Rundum-Installation möglich

    Installationswinkel ist nicht erforderlich, kann um 360° gedreht werden. Stoßfest, weniger Vibrationen, extrem niedriges Arbeitsgeräusch.

  • background image

  • ANWENDUNGEN

    RIGID ULT Stirling-Kältelösungen werden in einer Vielzahl von Anwendungen eingesetzt.

    RIGID-Stirling-Kühler sind nicht nur die umweltfreundlichsten Ultra-Tieftemperatur-Kühler (ULT) auf dem Markt, sondern auch die kostengünstigsten mit den niedrigsten Lebenszykluskosten. Sie können von der bahnbrechenden Stirling-Kühlertechnologie profitieren, ohne die Kühlleistung Ihrer Geräte oder Ausrüstung in der gesamten Forschungsorganisation zu beeinträchtigen.

    Section image

    Militär & Luft- und Raumfahrt

    Section image

    Medizin & Labor

    Section image

    Biotech-Pharma

    Section image

    Halbleiter

    Section image

    Impfstofftransport

    Section image

    Intelligente Kühlkette

    Section image

    Tragbarer Gefrierschrank

    Section image

    Röntgengeräte

  • Komponenten und Teile

    Premium-Technologie mit den niedrigsten Gesamtbetriebskosten!

  • Stirling Cooler FPSC-Fabrikstandort

    Stirling-Kühlerfabrik

    Die Stirling-Technologie wird seit mehr als 20 Jahren im Militär- und Luft- und Raumfahrtbereich eingesetzt.

    Aufgrund seines hohen Preises wurde es jedoch nicht auf dem Massenmarkt eingesetzt und es gibt nicht viele entsprechende Anwendungsprodukte.

    Nach drei Jahren der Bemühungen hat RIGID mit einem chinesischen Forschungsinstitut zusammengearbeitet und erfolgreich eine Reihe erschwinglicher Qualitätsprodukte für die Tiefkühlung auf den Markt gebracht.

  •

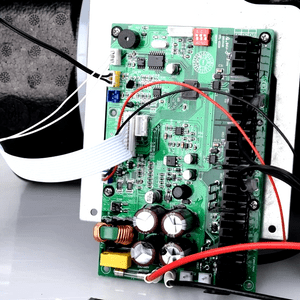

    Section image

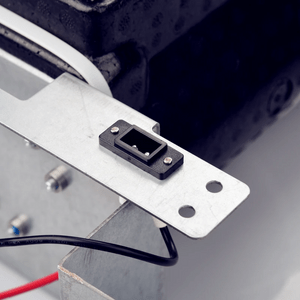

    Section image
    Section image
    Section image
    Section image
    Section image

  • KONTAKTIEREN SIE UNS

    Für weitere Informationen kontaktieren Sie Rigid Stirling noch heute!

  • ​Spezifikationen PDF

    Stirlingkühler RS40

    12V, 40W

    Stirlingkühler RS80

    24V, 80W

    Stirlingkühler RS100

    24V, 100W
